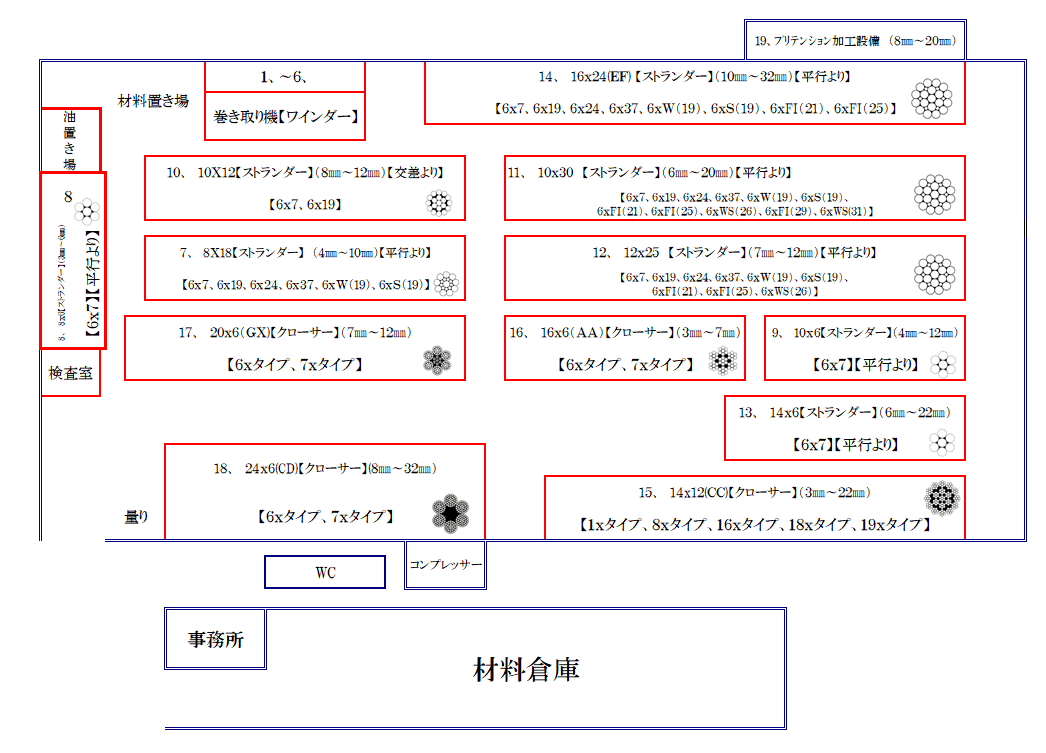

LAYOUT DIAGRAM
本社工場機械設備配置図
FLOW
製造工程
STEP 01

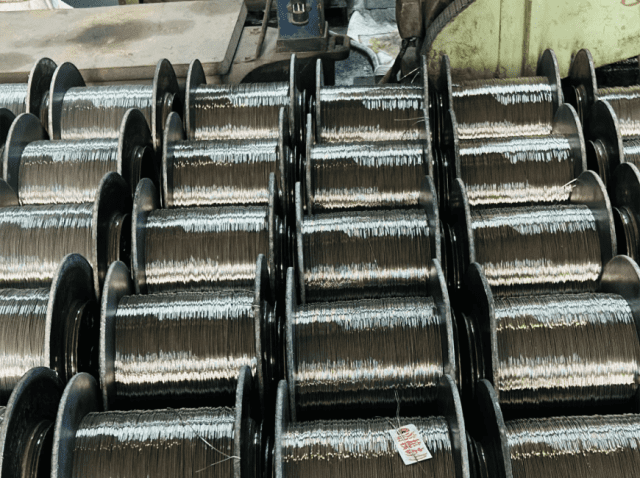

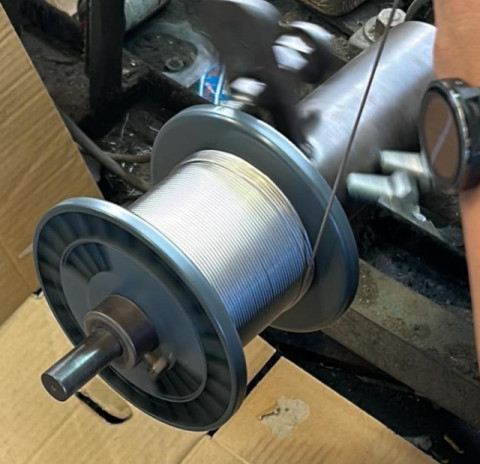

巻取り作業（素線の巻取り）
使用する素線をストランドのより合わせる機械（ストランダー：strander）にかけるボビンに巻取ります。
STEP 02
ストランド作業（素線のより合わせ）
素線をストランダーでより合わせてストランドをつくります。
交差より
平行より
平行より

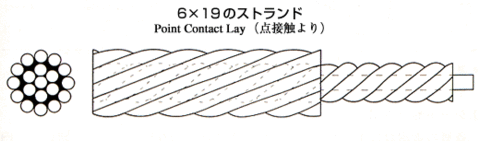

6×19のストランド
Point Contact Lay（点接触より）

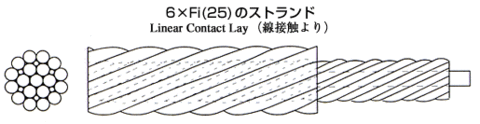

6×Fi（25）のストランド
Linear Contact Lay（線接触より）

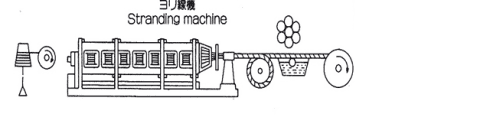

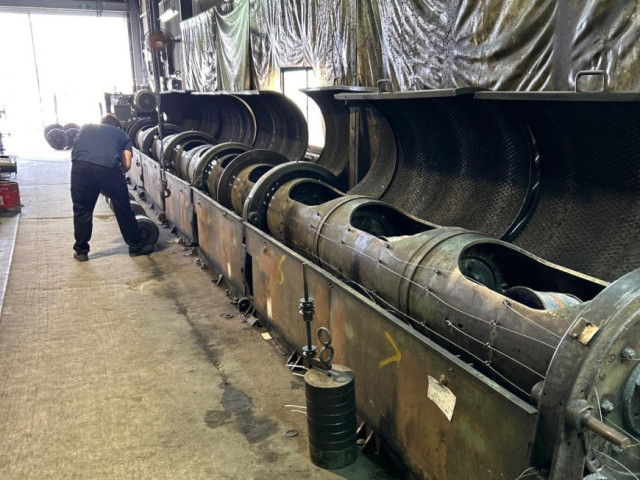

ヨリ線機
Stranding machine
STEP 03
仕上げ作業（ストランドのより合わせ）
ストランドを（製綱機、クローサー：closer）でより合わせてロープをつくります。
7×7
IWRC 6×Fi（29）
6×37
6×Fi（29）
19×7

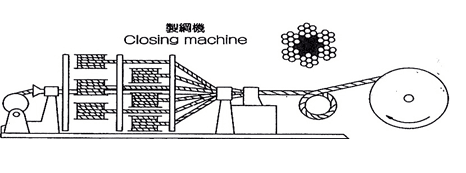

製網機
Closing machine
Closing machine
STEP 04
最終検査
ロープを端末加工しロープ破断力を調べます。ここでロープの合否を判定します。
線径測定
Examination of wire diameter
Examination of wire diameter

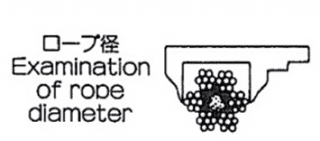

ローブ径
Examination of rope diameter
Examination of rope diameter
破断試験
Breaking test
Breaking test
ビッチ測定
Examination of lay length
Examination of lay length

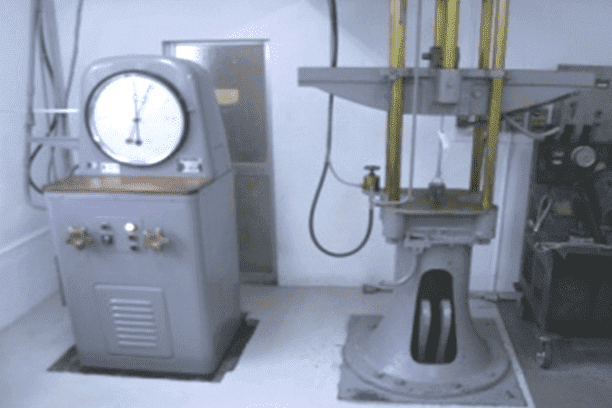

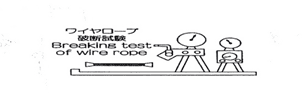

ワイヤーロープ破断試験
Breaking test of wire rope
Breaking test of wire rope
STEP 05
切断・荷造り・出荷
必要な長さに応じて切断し、荷造り後、トラックで出荷します。
